تفاوت کابلشو DTL1 و DTL2 چیست؟ ⚡جدول مقایسه فنی
انتخاب بین کابلشو DTL1 و DTL2 یک موازنه بین هزینه و کیفیت فنی پروژه است. در پروژه‌های صنعتی سنگین، پست‌های ترانسفورماتور و خطوط انتقال قدرت با آمپراژ بالا، استفاده از کابلشو بی متال DTL2 به دلیل داشتن زبانه تمام‌مسی و اتصال جوش اصطکاکی محکم، یک الزام مهندسی و ایمنی غیرقابل چشم‌پوشی است. در حالی که برای پروژه‌های سبک‌تر با بودجه محدود، تیپ DTL1 می‌تواند پاسخگوی نیازها باشد، به شرطی که اصول نصب استاندارد و عدم خراشیدن سطح زبانه رعایت شود.در این مقاله از کابلشو کلاته به بررسی کامل تفاوت کابلشو DTL1 و DTL2 می پردازیم.
جدول مقایسه فنی کابلشو DTL1 و DTL2
این جدول مقایسه‌ای جامع، به مهندسان طراح و سرپرستان کارگاه کمک می‌کند تا با توجه به نیاز پروژه، انتخاب درستی داشته باشند.
| پارامتر مقایسه | کابلشو بی متال تیپ DTL1 | کابلشو بی متال تیپ DTL2 |
|---|---|---|
| جنس زبانه اتصال (پد) | آلومینیوم با روکش آبکاری مس (Copper-Clad) | مس خالص الکتریکی (Pure Copper) |
| روش اتصال مس به آلومینیوم | آبکاری الکتریکی یا کلدینگ سطحی | جوش اصطکاکی مکانیکی (Friction Welding) |
| ضخامت لوله ورودی کابل | متوسط تا کم | ضخیم و با قابلیت پرس‌پذیری بالا |
| مقاومت مکانیکی و حرارتی | متوسط (نامناسب برای بارهای ضربه‌ای و لرزشی) | بسیار بالا (تحمل تنش‌های حرارتی شدید) |
| سطح تماس با شینه (پد) | کوچک‌تر و باریک‌تر | عریض‌تر با سطح تماس بهینه |
| قیمت در بازار | مقرون‌به‌صرفه و ارزان | گران‌تر (به دلیل حجم مس مصرفی بالا) |
| کاربرد پیشنهادی | مدارهای کم‌جریان و مصارف ساختمانی | صنایع سنگین، پست‌های برق و جریان‌های بالا |
جهت ارتباط با کابلشو کلاته با شماره تلفن های زیر تماس حاصل فرمایید .
02166175875 – 02166175871
کابلشو بی متال ۳۰۰ DTL2 کلاته

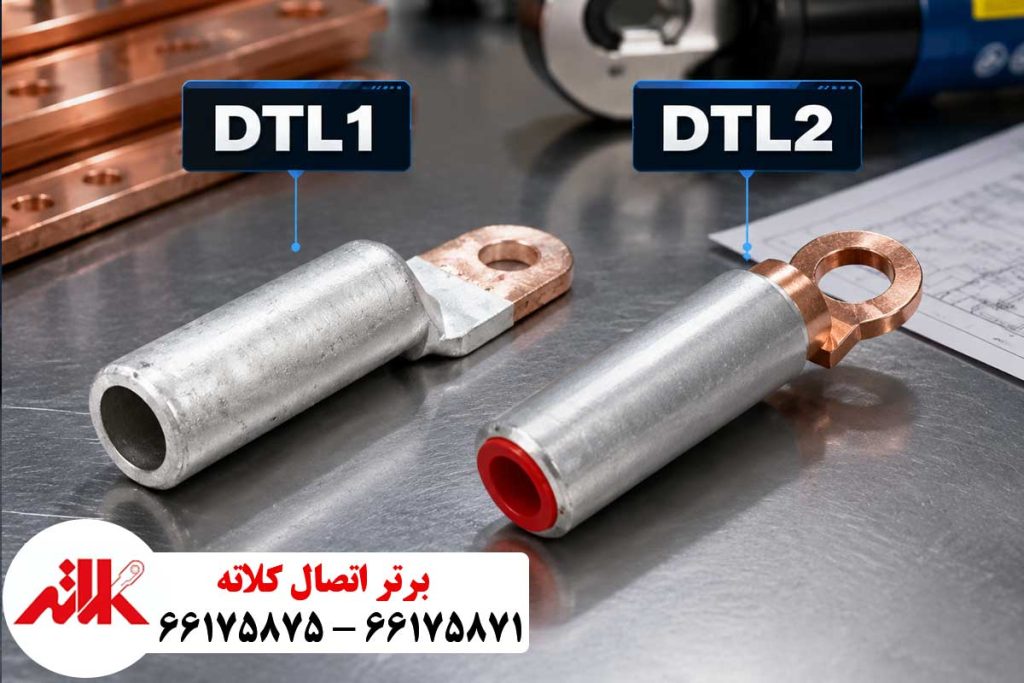

ساختار فنی و تفاوت کابلشو DTL1 و DTL2
اگرچه هر دو مدل کابلشو وظیفه اتصال کابل آلومینیومی به شینه مسی را بر عهده دارند، اما ساختار فیزیکی، مقدار مس به‌کاررفته و توزیع متریال در آن‌ها کاملاً متفاوت است. این تفاوت‌ها مستقیماً بر کارایی، تحمل جریان و قیمت تمام‌شده کابلشو تأثیر می‌گذارند.
کابلشو بی متال تیپ DTL1
در کابلشو تیپ DTL1، زبانه تخت کابلشو (جایی که سوراخ پیچ روی آن قرار دارد) از جنس مس خالص نیست؛ بلکه از ورق یا قطعه آلومینیومی ساخته شده که روکشی از مس به روش‌های مختلف الکتروپلیتینگ یا کلدینگ بر روی آن کشیده شده است. به عبارت دیگر، بخش اعظمی از بدنه کابلشو آلومینیومی است و تنها یک لایه محافظ مسی سطح زبانه را پوشانده است تا با شینه مس تماس غیرمستقیم داشته باشد. لوله ورودی کابل در این تیپ نیز کاملاً آلومینیومی است. این مدل به دلیل مصرف مس کمتر، وزن سبک‌تر و قیمت بسیار ارزان‌تری دارد، اما توانایی انتقال جریان و مقاومت مکانیکی آن در پروژه‌های سنگین کمتر است.
کابلشو بی متال تیپ DTL2
کابلشو تیپ DTL2 ساختار متفاوتی دارد. در این مدل، نیمی از کابلشو یعنی زبانه و گلویی اتصال به طور کامل از مس خالص الکتریکی (با خلوص بالای ۹۹.۹ درصد) ساخته شده است و نیم دیگر آن یعنی لوله ورودی کابل از آلومینیوم با خلوص بالا است. این دو بخش مجزا با جوش اصطکاکی در دمای بالا به یکدیگر متصل شده‌اند. به دلیل ساختار تمام‌مسی بخش زبانه، جریان الکتریکی با کمترین مقاومت ممکن به شینه منتقل می‌شود و اتصال مکانیکی زیر پیچ و مهره بسیار محکم‌تر و پایدارتر است. این کابلشو وزن بیشتری دارد و قیمت آن به دلیل حجم مس به کار رفته به مراتب بالاتر از DTL1 است.
مقایسه ابعادی و مشخصات ظاهری کابلشو DTL1 و DTL2
یکی دیگر از تفاوت‌های مشهود که تکنسین‌ها در کارگاه با آن مواجه می‌شوند، تفاوت ابعادی لوله ورودی کابل در این دو مدل است. معمولاً ضخامت دیواره لوله و طول لوله آلومینیومی در کابلشو DTL2 بیشتر از DTL1 است. این ضخامت بیشتر به فرآیند پرس کابلشو کمک می‌کند تا تغییر شکل بهتری پیدا کرده و اتصال مکانیکی مستحکمی بین کابل و کابلشو برقرار شود. همچنین پهنای زبانه مسی در DTL2 معمولاً عریض‌تر است که سطح تماس بیشتری را با شینه‌های مسی تابلو فراهم می‌کند و نرخ انتقال حرارت را بهبود می‌بخشد.
کابلشو بی متال و چرایی نیاز به آن در اتصالات الکتریکی
در مهندسی برق صنعتی و سیستم‌های توزیع نیروی مدرن، انتقال جریان الکتریکی میان هادی‌های فلزی ناهمجنس همواره یکی از چالش‌های بزرگ ایمنی و پایداری بوده است. هنگامی که یک کابل با هادی آلومینیومی (که امروزه به دلیل صرفه اقتصادی بسیار رایج شده است) را به یک شینه مسی در داخل تابلو برق متصل می‌کنیم، اتصال مستقیم این دو فلز به دلیل تفاوت در پتانسیل الکتروشیمیایی آن‌ها منجر به پدیده‌ای به نام خوردگی گالوانیک (Galvanic Corrosion) یا خوردگی دومتاله می‌شود. این پدیده با عبور جریان و در حضور رطوبت هوا تشدید شده، مقاومت نقطه اتصال را به شدت افزایش می‌دهد و در نهایت با ایجاد حرارت بالا، ذوب شدن عایق کابل و آتش‌سوزی‌های مهیب در تابلو برق همراه خواهد بود.
برای رفع این مشکل، مهندسان از کابلشوهای بی متال (Bi-metal Cable Lugs) استفاده می‌کنند. کابلشوهای بی متال دارای لوله‌ای از جنس آلومینیوم (جهت اتصال به کابل آلومینیومی) و زبانه‌ای از جنس مس (جهت اتصال به شینه مسی) هستند. اتصال این دو فلز در کارخانه با استفاده از تکنولوژی جوش اصطکاکی (Friction Welding) انجام می‌شود تا اتصال مولکولی کاملی برقرار شود. در بازار ایران و استانداردهای صنعتی، کابلشوهای بی متال عمدتاً در دو تیپ پرکاربرد به نام‌های DTL1 و DTL2 دسته‌بندی می‌شوند. شناخت دقیق تفاوت کابلشو DTL1 و DTL2 مانع از بروز اشتباهات فاحش در طراحی تابلوها و خرید تجهیزات می‌شود.
سناریوی واقعی : حادثه آتش‌سوزی در خط نورد گرم کارخانه آلومینیوم
در جریان راه‌اندازی خط نورد گرم یک کارخانه صنعتی، برای اتصال کابل‌های خروجی ترانسفورماتور قدرت (سایز ۲۴۰ میلی‌متر مربع آلومینیوم) به کلیدهای اتوماتیک هوایی ورودی تابلو توزیع اصلی، از کابلشوهای بی متال تیپ DTL1 غیر استاندارد و ارزان‌قیمت استفاده شده بود. به دلیل لرزش‌های مداوم محیط کارگاه و جریان بالای نامی خط (حدود ۴۵۰ آمپر پیوسته)، پیچ و مهره‌های اتصال کابلشو به کلید به مرور زمان دچار شل‌شدگی جزئی شدند.
از آنجا که در کابلشوهای DTL1 زبانه اتصال پایه آلومینیومی دارد، شل شدن پیچ باعث نفوذ هوا و رطوبت به سطح زیرین روکش نازک مس و در نتیجه خوردگی شدید آلومینیوم بدنه زبانه شد. پس از گذشت ۳ ماه، مقاومت تماسی در این نقطه به شدت افزایش یافت و دمای کابلشو به بالای ۱۵۰ درجه سانتی‌گراد رسید. این حرارت باعث ذوب شدن شینه و آتش‌سوزی در بخش ورودی تابلو شد که ضرر سنگینی را به خط تولید وارد کرد.
پس از این حادثه، مهندسین اجرایی پروژه تمام کابلشوها را با تیپ DTL2 استاندارد (تکنولوژی جوش اصطکاکی واقعی با زبانه تمام مس) تعویض کرده و از واشرهای فنری (بلویل) برای حفظ فشار اتصال استفاده کردند. پس از آن تغییر، دمای اتصالات در شرایط بار کامل هرگز از ۵۰ درجه سانتی‌گراد بالاتر نرفت.
اشتباهات اجرایی رایج تکنسین‌ها در نصب کابلشوهای بی متال
- سمباده‌زنی شدید زبانه DTL1: یکی از خطاهای رایج برقکاران این است که پیش از نصب کابلشو، زبانه آن را با سمباده زبر تمیز می‌کنند. در کابلشوهای DTL1، این کار روکش نازک مس را به طور کامل از بین می‌برد و آلومینیوم زیرین را مستقیماً در تماس با شینه مسی قرار می‌دهد که سرعت خوردگی را چند برابر می‌کند.
- عدم استفاده از گریس اِندوس (ضداکسیداسیون): هنگام پرس لوله آلومینیومی کابلشو (چه DTL1 و چه DTL2) بر روی کابل آلومینیوم، حتماً باید داخل لوله کابلشو به گریس هادی مخصوص (مانند کانتکت پیست یا گریس اِندوس) آغشته شود تا جلوی اکسید شدن سریع رشته‌های آلومینیوم در داخل کابلشو گرفته شود.
- پرس با لقمه‌های نامناسب: استفاده از لقمه‌های پرس کابلشو مسی برای پرس کابلشوهای بی متال باعث دفرمه شدن لوله آلومینیومی و ایجاد ترک‌های مویی روی بدنه آلومینیومی کابلشو می‌شود. برای کابلشوهای بی متال باید از لقمه‌های استاندارد آلومینیوم استفاده شود.
چک لیست نصب و بازرسی کابلشوهای DTL1 و DTL2 در تابلو برق
برای اطمینان از صحت عملکرد اتصالات بی متال، رعایت چک‌لیست زیر الزامی است:
- بررسی اصالت جوش اصطکاکی: در کابلشوهای DTL2، خط مرز بین مس و آلومینیوم باید کاملاً صاف، یکنواخت و بدون حباب یا ترک باشد.
- انتخاب سایز دقیق قالب پرس: سایز لقمه پرس هیدرولیک باید دقیقاً با سطح مقطع درج‌شده روی کابلشو همخوانی داشته باشد.
- استفاده از واشر بلویل (واشر فنری مخروطی): برای حفظ نیروی فشاری ثابت پیچ در اثر انبساط و انقباض حرارتی مس و آلومینیوم.
- سفت کردن با تورک‌متر: سفت کردن پیچ و مهره‌های اتصال زبانه کابلشو به شینه بر اساس گشتاور استاندارد تعریف شده (نه بیش از حد و نه کمتر از حد).
- تست ترموگرافی دوره‌ای: اسکن دمایی اتصالات با دوربین حرارتی (Thermal Camera) در شرایط زیر بار رفتن سیستم جهت شناسایی نقاط داغ احتمالی.
سوالات متداول تفاوت کابلشو DTL1 و DTL2
۱. چگونه کابلشو DTL1 را از DTL2 تشخیص دهیم؟
ساده‌ترین راه، نگاه کردن به مقطع سوراخ زبانه کابلشو است. در کابلشو DTL2، زبانه کاملاً سرخ‌رنگ (مس خالص) است و اگر لایه رویی را کمی خراش دهید، همچنان مس زیر آن دیده می‌شود. اما در DTL1 با خراش دادن زبانه، مغز نقره‌ای‌رنگ آلومینیوم نمایان می‌شود. همچنین DTL2 وزن به مراتب سنگین‌تری نسبت به DTL1 هم‌سایز خود دارد.
۲. آیا می‌توان از کابلشو مسی معمولی برای کابل آلومینیومی استفاده کرد؟
به هیچ وجه. اگر کابل آلومینیومی را داخل کابلشو مسی پرس کنید، به دلیل پدیده خوردگی گالوانیک و اکسیداسیون شدید آلومینیوم در تماس با مس، اتصال ظرف چند هفته یا چند ماه دچار قطعی و آتش‌سوزی خواهد شد. برای کابل آلومینیومی حتماً باید از کابلشو بی متال استفاده کرد.
۳. چرا قیمت کابلشو DTL2 بسیار بالاتر از DTL1 است؟
زیرا در ساخت DTL2 از شمش مس الکتریکی با ضخامت بالا در بخش زبانه استفاده می‌شود و فرآیند جوش اصطکاکی (Friction Welding) مس به آلومینیوم نیاز به تکنولوژی پیشرفته و فرآیند تولید گرانی دارد؛ در حالی که DTL1 عمدتاً آلومینیوم آبکاری شده است.
۴. در چه مواردی مجاز به استفاده از کابلشو DTL1 هستیم؟
در مدارهای جریان ضعیف (کمتر از ۱۰۰ آمپر)، بارهای غیر حساس ساختمانی و مکان‌هایی که رطوبت محیط بسیار کم است و نوسانات بار حرارتی زیادی وجود ندارد، می‌توان از DTL1 برای کاهش هزینه‌ها استفاده کرد.
