علت گرم شدن کابل در محل اتصال چیست؟⚡راهکارهای پیشگیری
گرم شدن کابل در محل اتصال، زنگ خطری است که نباید نادیده گرفته شود. از دیدگاه مهندسی، این مشکل معمولاً ریشه در مقاومت تماسی بالا دارد که خود معلولِ شلی، اکسیداسیون یا عدم استفاده از اتصالات استاندارد است. با استفاده از کابلشوهای مناسب، رعایت گشتاور استاندارد و بازدیدهای دوره‌ای (ترموگرافی)، می‌توان عمر تجهیزات را به شدت افزایش داد و ایمنی پروژه را تضمین کرد. به یاد داشته باشید که در اکثر مواقع، با صرف چند دقیقه وقت برای “آچارکشی اصولی”، جلوی خسارات میلیونی گرفته می‌شود.در این مقاله از کابلشو کلاته به بررسی این موضوع می پردازیم.

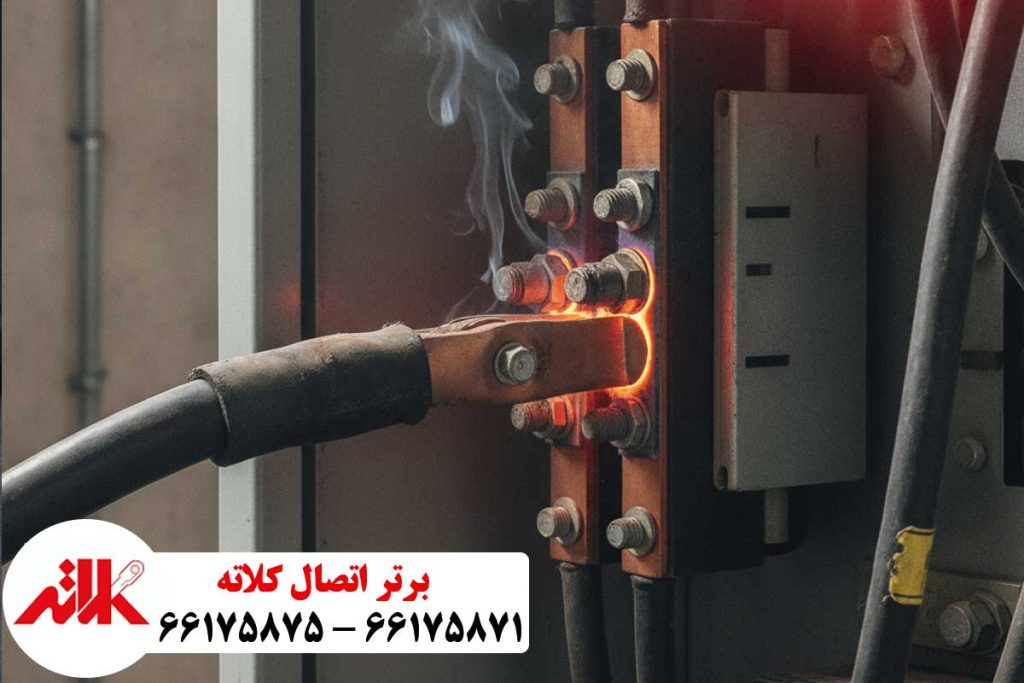

در دنیای برق صنعتی، هیچ‌چیز به اندازه بوی سوختگی پلاستیک در یک تابلو برق، یک مهندس یا تکنسین را نگران نمی‌کند. زمانی که کابل‌ها در محل اتصال (ترمینال، کلید اتوماتیک یا شینه) بیش از حد داغ می‌شوند، ما با یک پدیده فیزیکی کلاسیک اما مخرب روبرو هستیم: افزایش مقاومت تماسی.
بر اساس قانون ژول، حرارت تولید شده در یک هادی با رابطه P=I2RP = I^2R تعیین می‌شود. در این رابطه، II جریان عبوری و RR مقاومت مسیر است. در یک کابل سالم، مقاومت (RR) بسیار ناچیز است. اما در محل اتصال، اگر به هر دلیلی (شلی، اکسیداسیون، سطح مقطع کم) مقاومت افزایش یابد، حرارت به‌صورت تصاعدی (با مجذور جریان) بالا می‌رود. در بسیاری از پروژه‌هایی که برای عیب‌یابی به آنجا اعزام می‌شویم، می‌بینیم که کابل‌ها سال‌ها به‌درستی کار کرده‌اند، اما ناگهان به دلیل یک خطای اجرایی ساده یا تغییر شرایط محیطی، دچار داغ‌شدگی شدید شده‌اند. این اتفاق اگر در مراحل اولیه شناسایی نشود، منجر به ذوب شدن عایق کابل، آسیب به تجهیزات گران‌قیمت و در بدترین سناریو، آتش‌سوزی کل تابلو می‌شود.
جدول تشخیص علل داغ‌شدگی اتصالات
| نشانه ظاهری | علت احتمالی | راهکار اصلاحی |
|---|---|---|
| تغییر رنگ عایق (قهوه‌ای شدن) | افزایش حرارت مداوم | بررسی اتصال، تعویض کابل آسیب‌دیده |
| صدای وزوز (Humming) | تخلیه الکتریکی / اتصال بسیار سست | محکم کردن فوری یا تعویض ترمینال |
| وجود پودر سفید یا سبز روی مس | اکسیداسیون یا خوردگی شیمیایی | تمیزکاری با برس سیمی و گریس هادی |
| ذوب شدن بدنه ترمینال | جریان بیش از حد یا مقاومت بالا | بررسی بار مصرفی و تعویض ترمینال |
جهت ارتباط با کابلشو کلاته با شماره تلفن های زیر تماس حاصل فرمایید .
02166175875 – 02166175871
دلایل فنی علت گرم شدن کابل
۱. اتصال سست و شل (Loose Connection)
شایع‌ترین دلیل گرم شدن کابل‌ها، شل بودن پیچ‌هاست. وقتی اتصال شل است، سطح تماس واقعی بین کابل و ترمینال کاهش می‌یابد. تصور کنید به جای اینکه تمام رشته‌های کابل با ترمینال در تماس باشند، تنها چند نقطه کوچک با هم درگیر هستند. این یعنی همان مقاومت (RR) که در فرمول ژول گفتیم، به‌شدت افزایش می‌یابد. یکی از خطاهای رایج برقکاران این است که فکر می‌کنند اتصال “محکم به نظر می‌رسد” کافی است؛ در حالی که ارتعاشات دستگاه‌های صنعتی به‌مرور زمان پیچ‌ها را شل می‌کند.
۲. اکسیداسیون و خوردگی
مس و آلومینیوم در معرض هوا اکسید می‌شوند. لایه اکسید تشکیل شده روی سطح فلز، نارساناست. اگر کابل‌ها بدون تمیزکاری یا بدون استفاده از گریس‌های هادی مخصوص نصب شوند، این لایه‌های اکسید مانع عبور جریان می‌شوند. در مناطق مرطوب یا صنایع شیمیایی، این فرآیند خوردگی بسیار سریع‌تر رخ می‌دهد و محل اتصال را به یک مقاومت حرارتی تبدیل می‌کند.
۳. عدم تناسب سطح مقطع و گشتاور (Torque)
بسیاری از تجهیزات الکتریکی (مانند کلیدهای اتوماتیک) دارای گشتاور مشخصی برای بستن ترمینال‌ها هستند. اگر از آچار ترک‌متر (Torque Wrench) استفاده نشود، دو حالت پیش می‌آید: یا پیچ به اندازه کافی سفت نشده (اتصال سست) یا بیش از حد سفت شده که باعث له شدن رشته‌های کابل و آسیب به رزوه ترمینال می‌شود. هر دو حالت در نهایت منجر به داغ‌شدگی می‌شود.
جهت ارتباط با کابلشو کلاته با شماره تلفن های زیر تماس حاصل فرمایید .
02166175875 – 02166175871
کابلشو بی متال ۳۰۰ DTL2 کلاته
تجربه مهندسی در یک کارخانه سیمان از گرم شدن کابل ها
در یک پروژه قدیمی، ترمینال‌های ورودی یک الکتروموتور ۵۵ کیلووات به‌طور متناوب داغ می‌شدند. تکنسین‌های سایت بارها پیچ‌ها را سفت کرده بودند اما مشکل بعد از چند هفته برمی‌گشت. وقتی بررسی کردیم، متوجه شدیم به دلیل ارتعاشات شدید موتور، پیچ‌های معمولی در طول زمان شل می‌شوند. مشکل دوم این بود که کابل‌ها مستقیماً به ترمینال متصل شده بودند و رشته‌های کابل تحت فشار پیچ، تغییر شکل می‌دادند.
راهکار ما استفاده از “کابلشوهای استاندارد DIN” به همراه واشر فنری بود تا ارتعاشات را خنثی کند. همچنین از گریس هادی (Conductive Grease) استفاده کردیم. پس از این اصلاحات، دمای محل اتصال به دمای محیط رسید و مشکل برای همیشه حل شد.
جهت ارتباط با کابلشو کلاته با شماره تلفن های زیر تماس حاصل فرمایید .
02166175875 – 02166175871
اشتباهات رایج اجرایی که باعث گرم شدن کابل ها می شود
- عدم استفاده از سرسیم و کابلشو: قرار دادن مستقیم رشته‌های کابل زیر پیچ، باعث می‌شود رشته‌ها پخش شده و سطح تماس کاهش یابد.
- نادیده گرفتن شرایط محیطی: استفاده از کابلشو مسی برای کابل آلومینیومی (خوردگی گالوانیک) یکی از بزرگترین اشتباهات است که باعث داغ‌شدگی شدید می‌شود.
- استفاده از پیچ‌گوشتی‌های غیراستاندارد: که باعث خورده شدن سر پیچ‌ها می‌شود و عملاً امکان سفت کردن اصولی را از بین می‌برد.
سوالات متداول درباره گرم شدن اتصالات
۱. آیا گرم شدن کابل در محل اتصال همیشه به معنای خرابی است؟
گرمای جزئی ناشی از عبور جریان طبیعی است، اما اگر حرارت به‌گونه‌ای باشد که دست را بسوزاند یا بوی سوختگی استشمام شود، وضعیت بحرانی است.
۲. بهترین ابزار برای بستن اتصالات چیست؟
استفاده از آچار ترک‌متر (Torque Wrench) که میزان گشتاور اعمالی را دقیقا بر اساس توصیه سازنده تجهیزات تنظیم می‌کند.
۳. چرا مس و آلومینیوم را نباید مستقیم به هم وصل کرد؟
به دلیل تفاوت پتانسیل الکتروشیمیایی که باعث خوردگی گالوانیک می‌شود. باید از رابط‌های بیمتال (Bimetallic) استفاده کرد.
۴. آیا نوار چسب برق می‌تواند از داغ شدن کابل جلوگیری کند؟
خیر، نوار چسب فقط عایق است و هیچ تاثیری در کاهش حرارت ناشی از مقاومت اتصال ندارد.
۵. هر چند وقت یک‌بار باید اتصالات تابلو برق را آچارکشی کرد؟
بسته به شرایط محیطی و ارتعاشات، معمولاً هر ۶ ماه یک‌بار توصیه می‌شود.
