آموزش تعمیر پرس هیدرولیک دستی کابلشو⚡جدول عیب‌یابی و نحوه تعویض اورینگ و روغن
آموزش تعمیر پرس هیدرولیک دستی کابلشو ، نیاز به دقت کارگاهی بالایی دارد. تمیزی محیط کار در زمان باز کردن قطعات هیدرولیکی حرف اول را می‌زند؛ چرا که ورود کوچک‌ترین ذره غبار می‌تواند تمام زحمات تعمیرکار را هدر دهد. با نگهداری درست، تعویض به موقع روغن و استفاده از قطعات آب‌بندی مرغوب، طول عمر این ابزار کاربردی را می‌توان تا چند برابر افزایش داد و از صحت اتصالات الکتریکی در پروژه‌ها اطمینان کامل حاصل کرد.در این مقاله از برتر اتصال کلاته به آموزش تعمیر پرس کابلشو هیدرولیک می پردازیم.
جدول راهنما و عیب‌یابی سریع پرس هیدرولیک دستی کابلشو
این جدول به تعمیرکاران کمک می‌کند تا در سریع‌ترین زمان ممکن، علت رفتار غیرعادی دستگاه را تشخیص داده و اقدام اصلاحی مناسب را انجام دهند.
| نشانه و وضعیت خطا | علت احتمالی بروز مشکل | اقدام اصلاحی و نحوه تعمیر |
|---|---|---|
| فک پرس با زدن دسته جلو نمی‌رود | کمبود روغن یا خالی شدن مخزن روغن | سرریز کردن روغن هیدرولیک استاندارد |
| افت فشار شدید زیر بار سنگین | خراب شدن اورینگ یا پکینگ پیستون اصلی | تعویض پکینگ پیستون با جنس وایتون یا PU |
| پس زدن دسته متحرک به سمت بالا | کثیف شدن یا خرابی ساچمه شیر یک‌طرفه | تمیز کردن نشیمنگاه ساچمه و تعویض ساچمه |
| نشتی روغن از اطراف پیچ تخلیه | آسیب دیدن اورینگ ریز دور پیچ تخلیه | تعویض اورینگ پیچ تخلیه و سفت کردن رزوه |
| حرکت پله‌پله و غیر روان فک‌ها | وجود حباب هوا در مدار هیدرولیک | انجام فرآیند هواگیری سیستم طبق دستورالعمل |
جهت ارتباط با کابلشو کلاته با شماره تلفن های زیر تماس حاصل فرمایید .
02166175875 – 02166175871
چرا آموزش تعمیر پرس هیدرولیک دستی کابلشو اهمیت دارد؟
در کارگاه‌های مونتاژ تابلو برق و پروژه‌های شینه‌کشی و کابل‌کشی فشار قوی و ضعیف، دستگاه پرس هیدرولیک دستی کابلشو (Hydraulic Cable Crimping Tool) یکی از پرکاربردترین و در عین حال آسیب‌پذیرترین ابزارهاست. اگر این ابزار به دلیل افت فشار یا نشتی روغن نتواند نیروی لازم (معمولاً بین ۶ تا ۱۲ تن) را به کابلشو وارد کند، پرس به صورت ناقص انجام می‌شود.
پرس ناقص کابلشو شاید در ظاهر مشخص نباشد، اما به مرور زمان و با زیر بار رفتن مدار، به دلیل افزایش مقاومت تماسی در محل اتصال، حرارت شدیدی تولید کرده و منجر به ذوب شدن کابل یا آتش‌سوزی در تابلو برق می‌شود. از سوی دیگر، به دلیل قیمت بالای این تجهیزات، خرید مداوم ابزار نو به صرفه نیست. از این رو، تسلط بر مراحل آموزش تعمیر پرس هیدرولیک دستی کابلشو به صورت اصولی، هم هزینه‌های کارگاه را کاهش می‌دهد و هم ایمنی اتصالات الکتریکی پروژه را تضمین می‌کند.
جهت ارتباط با کابلشو کلاته با شماره تلفن های زیر تماس حاصل فرمایید .
02166175875 – 02166175871
کابلشو بی متال ۳۰۰ DTL2 کلاته
ساختار داخلی و اصول عملکرد پرس هیدرولیک دستی کابلشو
برای اینکه بتوانید یک پرس هیدرولیک دستی را به درستی عیب‌یابی و تعمیر کنید، ابتدا باید با مکانیزم ساده اما دقیق آن آشنا شوید. این ابزار از سه بخش اصلی تشکیل شده است: مخزن روغن، پمپ پیستونی کوچک (که با حرکت دسته متحرک فعال می‌شود) و سیلندر اصلی فشار (که پیستون بزرگتر و فک پرس را به جلو می‌راند).
هنگامی که تکنسین دسته را فشار می‌دهد، مقدار مشخصی از روغن هیدرولیک از مخزن از طریق یک شیر یک‌طرفه (Check Valve) به داخل سیلندر اصلی پمپ می‌شود. به دلیل اختلاف سطح مقطع پیستون پمپ و پیستون اصلی، نیروی اعمالی به شدت تقویت می‌شود (قانون پاسکال). پس از اتمام فرآیند پرس، با چرخاندن شیر تخلیه (Release Valve)، راه برگشت روغن به مخزن باز شده و فک پرس توسط فنر برگشت‌دهنده به جای اول خود بازمی‌گردد. هرگونه اخلال در این چرخه، از فرسودگی اورینگ‌ها گرفته تا آلودگی روغن، عملکرد دستگاه را مختل می‌کند.
جهت ارتباط با کابلشو کلاته با شماره تلفن های زیر تماس حاصل فرمایید .
02166175875 – 02166175871
گام اول: عیب‌یابی اولیه و تشخیص علت خرابی
اولین قدم در آموزش تعمیر پرس هیدرولیک دستی کابلشو، تشخیص درست ریشه مشکل است. معمولاً خرابی‌های این دستگاه خود را به سه صورت نشان می‌دهند:
۱. دستگاه کابلشو را به اندازه کافی پرس نمی‌کند (افت فشار شدید): در این حالت، فک جلو می‌رود اما به محض رسیدن به کابلشو و مواجهه با مقاومت، متوقف شده و فشار لازم را وارد نمی‌کند. علت اصلی این پدیده معمولاً فرسودگی واشر پکینگ اصلی یا خرابی ساچمه‌های شیر یک‌طرفه است.
۲. فک پرس به هیچ وجه جلو نمی‌رود: این مشکل معمولاً ناشی از خالی شدن کامل روغن، مسدود شدن مجاری انتقال روغن به دلیل ورود ذرات گرد و غبار، یا قفل شدن پیستون به علت دفرمه شدن مکانیکی است.
۳. نشتی روغن از بدنه یا اطراف شفت: این ایراد به طور مستقیم به مستهلک شدن اورینگ‌های آب‌بندی (Seals) مربوط می‌شود که به دلیل کارکرد مداوم در فشارهای بالا دچار پارگی یا دفرمه شدن شده‌اند.
گام دوم: تخلیه روغن قدیمی و شستشوی قطعات داخلی
پس از شناسایی مشکل، کار تعمیر را با باز کردن دستگاه آغاز می‌کنیم. ابتدا مخزن روغن را باز کرده و روغن هیدرولیک قدیمی را کاملاً تخلیه کنید. در بسیاری از موارد که دستگاه برای سال‌ها سرویس نشده است، روغن کارکرده به رنگ تیره درآمده و حاوی ذرات ریز فلزی و گرد و غبار است که مانع از آب‌بندی کامل شیرها می‌شود.
پس از دمونتاژ قطعات، تمام بخش‌های مکانیکی، پیستون‌ها، مجاری و ساچمه‌های فلزی را با استفاده از حلال‌های مناسب مانند گازوئیل یا شوینده‌های صنعتی مخصوص شستشو دهید. مجاری داخلی را با کمپرسور باد تمیز کنید تا هیچ‌گونه ذره خارجی در مسیر جریان روغن باقی نماند. کوچک‌ترین ذره غبار روی نشیمنگاه ساچمه شیر یک‌طرفه می‌تواند مانع از بسته شدن کامل شیر شده و افت فشار کل سیستم را به همراه داشته باشد.
گام سوم: تعویض اورینگ‌ها، پکینگ‌ها و واشرهای آب‌بندی
بخش عمده‌ای از فرآیند آموزش تعمیر پرس هیدرولیک دستی کابلشو به تعویض واشرهای آب‌بندی اختصاص دارد. به دلیل فشار کاری بسیار بالا (گاهی بیش از ۷۰۰ بار فشار هیدرولیکی)، اورینگ‌های معمولی دوام نمی‌آورند و حتماً باید از اورینگ‌های ضدروغن با متریال وایتون (Viton) یا پلی‌اورتان (PU) با سختی بالا استفاده کنید.
پیستون اصلی را از سیلندر خارج کنید. پکینگ لبه‌دار اصلی را که روی پیستون سوار است بررسی کنید. در صورت مشاهده هرگونه ساییدگی یا ترک، آن را با نمونه نو و دقیقاً هم‌سایز تعویض کنید. هنگام جا زدن اورینگ‌های جدید روی شفت پمپ دستی و پیچ تخلیه، مراقب باشید که لبه‌های تیز رزوه بدنه باعث بریدگی یا خراشیدگی روی واشرهای نو نشود. استفاده از کمی روغن هیدرولیک تمیز روی واشرها در زمان مونتاژ، جا زدن آن‌ها را تسهیل می‌کند.
گام چهارم: روغن‌ریزی مجدد و هواگیری سیستم هیدرولیک
یکی از مراحل کلیدی که اغلب تکنسین‌ها در آموزش تعمیر پرس هیدرولیک دستی کابلشو فراموش می‌کنند یا اشتباه انجام می‌دهند، هواگیری (Bleeding) پس از روغن‌ریزی است. وجود کوچک‌ترین حباب هوا در مدار هیدرولیک به دلیل خاصیت تراکم‌پذیری هوا، مانع از رسیدن دستگاه به فشار نامی می‌شود.
روش صحیح روغن‌ریزی و هواگیری:
۱. انتخاب روغن مناسب: همیشه از روغن هیدرولیک باکیفیت و با ویسکوزیته مناسب (مانند روغن هیدرولیک نمره ۱۰ یا ۶۸ مخصوص سیستم‌های فشار بالا) استفاده کنید. روغن‌های روان‌کار معمولی یا روغن موتور به هیچ وجه برای سیستم‌های هیدرولیک بسته مناسب نیستند.
۲. پر کردن مخزن: پیچ مخزن روغن را باز کرده و مخزن را تا حدود ۹۰ درصد ظرفیت آن از روغن تمیز پر کنید.
۳. هواگیری فعال: شیر تخلیه دستگاه را کاملاً باز نگه دارید (در حالت برگشت فک). در همین حالت، دسته متحرک پمپ را ۱۰ تا ۱۵ بار به صورت سریع و پی‌درپی فشار دهید. این کار باعث می‌شود هوای محبوس شده در مجاری پمپ به سمت مخزن رفته و به صورت حباب خارج شود.
۴. تست نهایی: شیر تخلیه را ببندید، چند بار پمپ کنید تا فک جلو برود. اگر حرکت فک یکنواخت و بدون لرزش بود و دستگاه زیر بار فشار آورد، هواگیری با موفقیت انجام شده است. در غیر این صورت، فرآیند را تکرار کنید.
افت فشار ناگهانی در پروژه نصب کابلشوهای ۴۰۰
در جریان یک پروژه شینه‌کشی پست پاساژ کارخانه فولاد، تکنسین‌ها برای پرس کابلشوهای مسی سایز ۴۰۰ میلی‌متر مربع دم‌بلند کلاته از یک دستگاه پرس هیدرولیک ۱۲ تنی استفاده می‌کردند. در اواسط کار، پرس هیدرولیک ناگهان دچار افت فشار شد؛ فک‌ها تا نزدیکی کابلشو می‌آمدند اما فشار نهایی برای له کردن لوله مسی کابلشو اعمال نمی‌شد. تکنسین‌ها گمان کردند که دستگاه کلاً سوخته است و کار متوقف شد.
پس از باز کردن دستگاه در کارگاه تعمیرات مشخص شد که ساچمه فولادی شیر یک‌طرفه به دلیل ورود یک براده بسیار ریز مس از روی کابلشوها، در جای خود به طور کامل نمی‌نشست. روغن پمپ شده به سیلندر اصلی، دوباره به مخزن پس می‌زد. با شستشوی مجاری، تعویض ساچمه و هواگیری مجدد با روغن هیدرولیک نمره ۱۰، دستگاه در کمتر از یک ساعت تعمیر شد و پروژه بدون خرید ابزار جدید به کار خود ادامه داد.
اشتباهات متداول در استفاده و تعمیر پرس هیدرولیک دستی
- استفاده از روغن غیراستاندارد: استفاده از روغن موتور، روغن ترمز یا روغن‌های بازیافتی به دلیل داشتن اسیدیته بالا و ذرات معلق، در کوتاه‌مدت پکینگ‌های لاستیکی را ذوب کرده و مجاری ریز پمپ را مسدود می‌کند.
- سفت کردن بیش از حد پیچ تخلیه: پیچ تخلیه دارای یک پین مخروطی یا ساچمه در انتهای خود است. سفت کردن آن با نیروی زیاد و ابزارهای کمکی باعث دفرمه شدن نشیمنگاه فلزی شیر تخلیه می‌شود که دیگر قابل تعمیر نخواهد بود.
- اعمال فشار فراتر از ظرفیت ابزار: اصرار بر پرس کابلشوهای ضخیم‌تر از سایز مشخص شده روی فک‌ها یا استفاده از لوله رابط برای افزایش طول دسته پمپ جهت اعمال نیروی بیشتر، باعث ترک خوردن بدنه سیلندر هیدرولیک می‌شود.
چک لیست تست و نگهداری پیشگیرانه پرس هیدرولیک کابلشو
رعایت این چک‌لیست مانع از خرابی ناگهانی دستگاه در حین پروژه‌های حساس اجرایی می‌شود:
- بررسی چشمی نشتی: آیا دور بدنه و شفت پیستون آثار تعریق یا چکه کردن روغن مشاهده می‌شود؟
- تست عملکرد شیر تخلیه: آیا فک پرس پس از باز کردن شیر تخلیه، به سرعت و به طور کامل توسط فنر به عقب برمی‌گردد؟
- بررسی لق نبودن دسته‌ها: پیوندهای مکانیکی و پین‌های دسته متحرک پمپ بررسی و سفت شوند.
- تمیزکاری فک‌ها و قالب‌ها (لقمه‌ها): پاک‌سازی شیارهای فک‌ها از ذرات مس و آلومینیوم چسبیده شده.
- کنترل سطح روغن مخزن: چک کردن دوره‌ای میزان روغن از پشت شیشه نشان‌گر یا دریچه ورودی روغن.

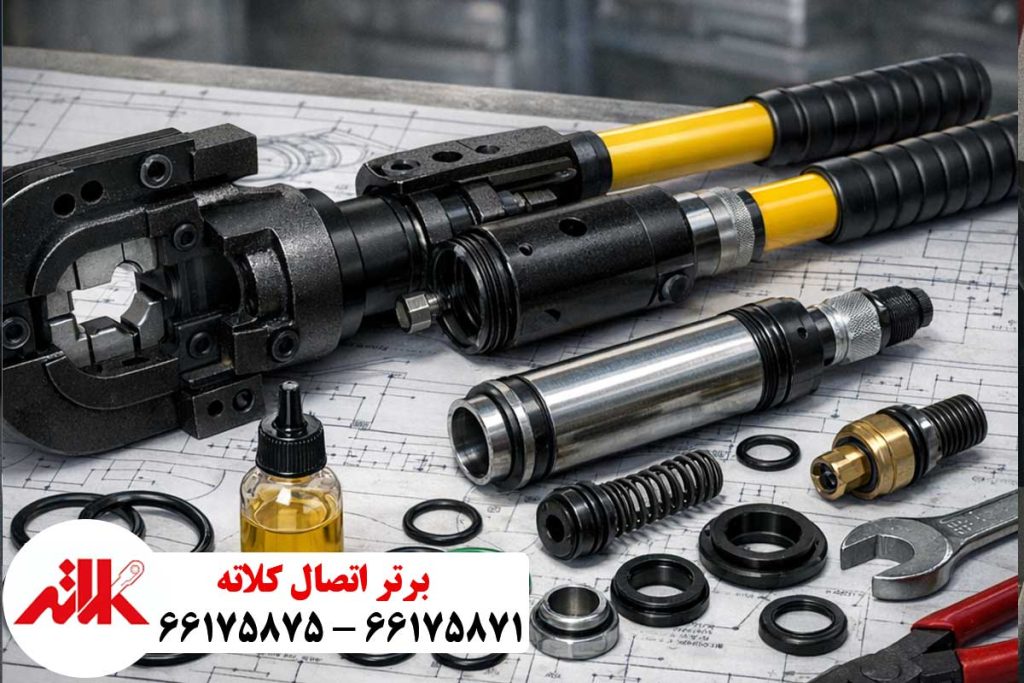

آموزش تعمیر پرس هیدرولیک دستی کابلشو
۱. چرا بعد از تعویض اورینگ‌ها، پرس هیدرولیک باز هم زیر بار شدید افت فشار دارد؟
این مشکل معمولاً ناشی از خط و خش افتادن روی دیواره داخلی سیلندر اصلی است. اگر دیواره داخلی سیلندر به دلیل ذرات فلزی خراشیده شده باشد، روغن در فشارهای بالا از کنار پکینگ عبور کرده و افت فشار رخ می‌دهد. در این حالت سیلندر باید تراشکاری یا تعویض شود.
۲. چه زمانی باید روغن پرس هیدرولیک را به طور کامل تعویض کنیم؟
توصیه می‌شود در صورت کارکرد مداوم کارگاهی، هر ۶ ماه یک‌بار و در صورت کارکرد پروژه‌ای و پراکنده، سالی یک‌بار روغن هیدرولیک را کاملاً تعویض و مجاری آن را شستشو دهید.
۳. آیا می‌توان از اورینگ‌های معمولی خودرویی برای تعمیر پرس هیدرولیک استفاده کرد؟
خیر. اورینگ‌های معمولی بازار تحمل فشارهای بالا (فشار کاری پرس‌های هیدرولیک معمولاً بالای ۶۰۰ بار است) را ندارند و به سرعت تغییر شکل داده یا پاره می‌شوند. باید حتماً از اورینگ‌های صنعتی اورتین یا وایتون با سختی حداقل ۹۰ Shore A استفاده کنید.
۴. علت سفت شدن دسته پمپ هیدرولیک و جلو نرفتن فک چیست؟
این ایراد معمولاً نشان‌دهنده گیر کردن پیستون اصلی در داخل سیلندر به دلیل کج شدن شفت یا وجود انسداد شدید در مسیر مجرای رفت روغن است.
