موف مسی چیست؟ ⚡راهنمای انتخاب رابط مسی
در سیستم‌های انتقال و توزیع نیروی برق، هیچ عاملی به اندازه یک اتصال سست نمی‌تواند پایداری شبکه را به خطر بیندازد. موف مسی (Copper Sleeve) که در بازار با نام رابط مسی نیز شناخته می‌شود، قطعه‌ای استراتژیک برای اتصال دائم دو کابل مسی به یکدیگر است. برخلاف ترمینال‌ها که اتصالی موقت ایجاد می‌کنند، موف مسی با ایجاد یک پیوند مکانیکی و الکتریکی مستحکم، تداوم جریان را تضمین می‌کند. در این مقاله از سایت برتر اتصال کلاته ، به بررسی تمام ابعاد فنی و اجرایی این قطعه می‌پردازیم.

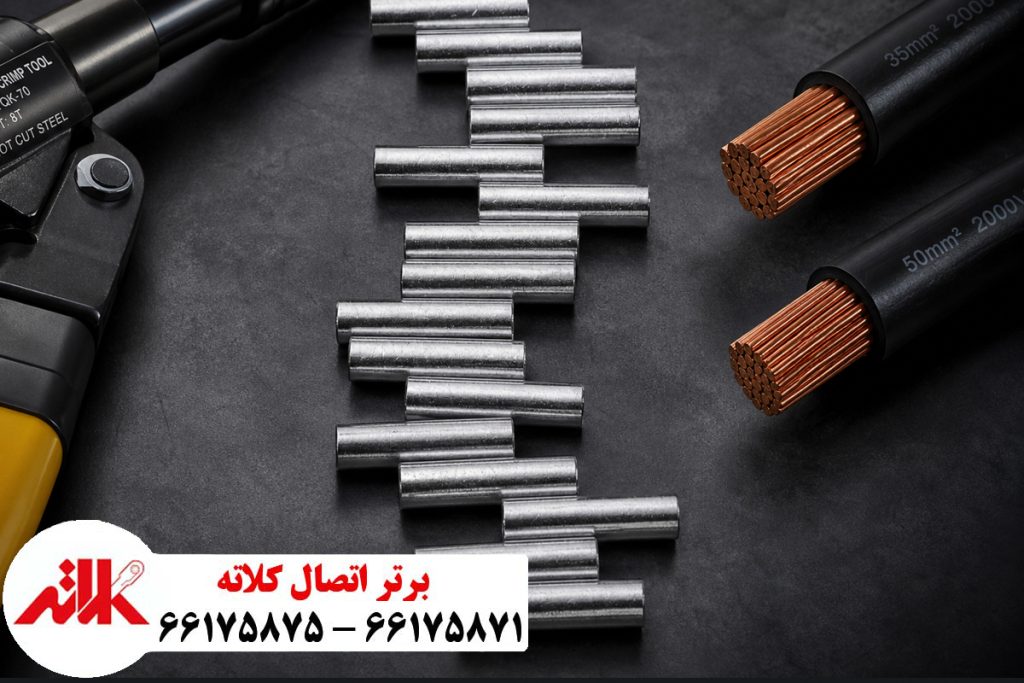

موف مسی چیست؟
موف مسی یک استوانه توخالی از جنس مس با خلوص بسیار بالا (معمولاً بالای ۹۹.۹ درصد) است. وظیفه اصلی این قطعه، هم‌مرکز کردن دو هادی مسی و ایجاد مسیری با کمترین مقاومت الکتریکی برای عبور جریان است. به دلیل اهمیت هدایت الکتریکی، موف‌های استاندارد از لوله‌های مسی بدون درز (Seamless) تولید می‌شوند تا در هنگام پرس دچار ترک‌خوردگی نشوند.
جهت ارتباط با کابلشو کلاته با شماره تلفن های زیر تماس حاصل فرمایید .
02166175875 – 02166175871
۲. چرا انتخاب موف مسی استاندارد اهمیت حیاتی دارد؟
در پروژه‌های صنعتی، هزینه یک موف مسی شاید ناچیز به نظر برسد، اما خرابی آن می‌تواند میلیاردها تومان خسارت به بار آورد. استفاده از موف‌های غیرممتاز که از ضایعات مس تولید شده‌اند، باعث:
- افزایش مقاومت در نقطه اتصال.
- ایجاد گرمای غیرمجاز (Joule Heating).
- ذوب شدن عایق کابل و در نهایت اتصال کوتاه می‌شود.
انواع موف مسی از نظر پوشش و طراحی
در مهندسی برق، ما موف مسی را بر اساس شرایط محیطی به دو دسته تقسیم می‌کنیم:
- موف مسی ساده: مناسب برای محیط‌های داخلی و تابلو برق‌های خشک.
- موف مسی قلع‌انود (Tinned Copper Sleeve): این نوع موف با لایه‌ای از قلع پوشانده شده که از اکسید شدن مس در برابر رطوبت و گازهای خورنده جلوگیری می‌کند. در مناطق ساحلی یا صنایع شیمیایی، استفاده از این نوع الزامی است.
انواع موف مسی از نظر پوشش و طراحی
در مهندسی برق، ما موف مسی را بر اساس شرایط محیطی به دو دسته تقسیم می‌کنیم:
- موف مسی ساده: مناسب برای محیط‌های داخلی و تابلو برق‌های خشک.
- موف مسی قلع‌انود (Tinned Copper Sleeve): این نوع موف با لایه‌ای از قلع پوشانده شده که از اکسید شدن مس در برابر رطوبت و گازهای خورنده جلوگیری می‌کند. در مناطق ساحلی یا صنایع شیمیایی، استفاده از این نوع الزامی است.

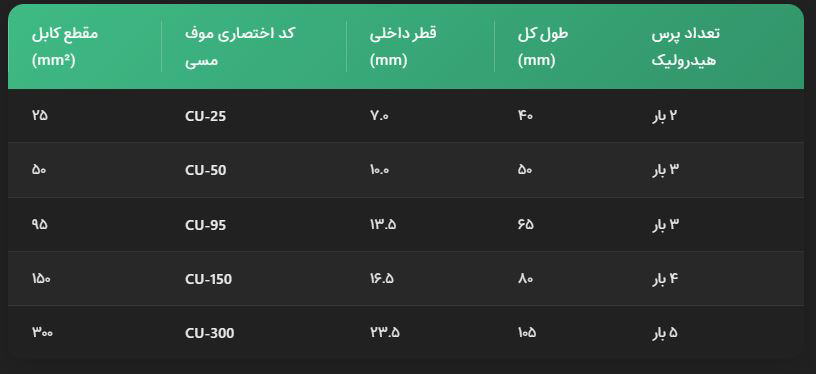

۴. جدول مهندسی انتخاب سایز موف مسی بر اساس استاندارد DIN
سناریوی واقعی صنعتی: فاجعه در پست برق فشار ضعیف
در یکی از پروژه‌های عیب‌یابی کابل، با موردی مواجه شدیم که اتصال اصلی یک ترانسفورماتور قطع شده بود. پس از بررسی، مشخص شد تکنسین به جای استفاده از موف مسی سایز ۱۸۵، از سایز ۲۴۰ استفاده کرده و فضای خالی را با خرده‌سیم پر کرده بود! این حرکت آماتور باعث آرک زدن (قوس الکتریکی) در داخل موف و ذوب شدن کل کابل شده بود.
نکته مدرس: همیشه سایز موف مسی باید دقیقاً با سایز کابل منطبق باشد؛ نه کمتر و نه بیشتر.
مراحل اجرایی و چک‌لیست نصب صحیح موف مسی
برای یک نصب مهندسی، این گام‌ها را دنبال کنید:
- برش کابل: کابل را کاملاً صاف برش بزنید.
- تمیزکاری: رشته‌های مسی کابل را با برس سیمی از هرگونه چربی و اکسید پاک کنید.
- علامت‌گذاری: نصف طول موف مسی را روی کابل علامت بزنید تا مطمئن شوید کابل تا انتها وارد شده است.
- پرس‌کاری: از مرکز موف مسی شروع به پرس کنید و به سمت لبه‌ها حرکت کنید.
- عایق‌کاری: حتماً از شیرینک حرارتی (وارنیش) با ضریب عایقی مناسب روی موف استفاده کنید.
5 اشتباه مهلک در هنگام کار با موف مسی
- استفاده از چکش: ضربه زدن به موف مسی به جای پرس کردن، باعث ایجاد ترک‌های میکروسکوپی می‌شود.
- پرس با لقمه نامناسب: استفاده از لقمه‌های نامناسب در دستگاه پرس هیدرولیک، باعث دفرمه شدن موف می‌شود.
- عدم رعایت مرکزیت: اگر کابل‌ها در مرکز موف مسی به هم نرسند، اتصال لنگر انداخته و ضعیف می‌شود.
- استفاده برای کابل آلومینیوم: هرگز برای اتصال کابل آلومینیومی از موف مسی استفاده نکنید (مگر نوع خاص بیمتال).
- حذف لایه قلع: تراشیدن لایه قلع از روی موف‌های قلع‌انود باعث تسریع در زنگ‌زدگی اتصال می‌شود.
سوالات متداول (FAQ) درباره موف مسی
۱. تفاوت موف مسی استاندارد با لوله‌های مسی معمولی چیست؟
موف مسی استاندارد دارای ضخامت دیواره محاسبه شده و خلوص مس الکتریکال است، در حالی که لوله‌های ساختمانی (کولر گازی) ممکن است در برابر فشار پرس ترک بخورند و رسانایی کمتری داشته باشند.
۲. آیا موف مسی نیاز به آچارکشی دوره‌ای دارد؟
اگر موف مسی به درستی پرس شده و با وارنیش پوشانده شود، یک اتصال دائم (Permanent) محسوب شده و نیاز به نگهداری ندارد.
۳. “استاپر” یا گودی وسط موف مسی برای چیست؟
این بخش که در مرکز موف مسی قرار دارد، مانع از پیشروی بیش از حد یک کابل و خالی ماندن سمت دیگر می‌شود و تعادل اتصال را برقرار می‌کند.
