راهنمای انتخاب سایز کابلشو بر اساس سطح مقطع کابل
انتخاب درست سایز کابلشو یکی از همان جزئیاتی است که شاید در ظاهر ساده به نظر برسد، اما در عمل روی ایمنی، دوام و کیفیت اتصال برق تأثیر مستقیم دارد. اگر کابلشو متناسب با سطح مقطع کابل انتخاب نشود، اتصال به‌درستی پرس نمی‌شود و احتمال گرم شدن، افت ولتاژ، شل شدن اتصال یا حتی سوختن تجهیزات افزایش پیدا می‌کند. در این مقاله، به زبان ساده اما فنی توضیح می‌دهیم چطور سایز کابلشو را بر اساس سطح مقطع کابل انتخاب کنید. همچنین تفاوت انتخاب کابلشو برای کابل مسی، آلومینیومی و بیمتال را بررسی می‌کنیم تا در پروژه‌های تابلو برق، موتورخانه، خطوط قدرت و تجهیزات صنعتی تصمیم دقیق‌تری بگیرید.در این مقاله از سایت برتر اتصال کلاته به بررسی کامل و دقیق این موضوع می پردازیم.
جهت ارتباط با کابلشو کلاته با شماره تلفن های زیر تماس حاصل فرمایید .
02166175875 – 02166175871
سایز کابلشو یعنی چه و چرا مهم است؟
برای انتخاب درست، اول باید بدانیم منظور از سایز کابلشو چیست. سایز کابلشو معمولاً بر اساس سطح مقطع کابل و با واحد میلی‌متر مربع مشخص می‌شود. برای مثال وقتی می‌گوییم کابلشو ۵۰، منظور کابلشویی است که برای کابل با سطح مقطع ۵۰ میلی‌متر مربع طراحی شده است.
اهمیت این موضوع در کیفیت تماس بین هادی کابل و بدنه کابلشو است. اگر کابلشو کوچک‌تر از کابل باشد، رشته‌های کابل به‌طور کامل وارد لوله کابلشو نمی‌شوند. اگر هم کابلشو بزرگ‌تر باشد، پرس کامل و یکنواخت انجام نمی‌شود و بین کابل و کابلشو فضای خالی باقی می‌ماند.
نتیجه انتخاب اشتباه می‌تواند شامل موارد زیر باشد:
- افزایش مقاومت محل اتصال
- داغ شدن کابلشو در جریان‌های بالا
- افت ولتاژ در مسیر
- آسیب به شینه، ترمینال یا کلید
- کاهش عمر مفید تجهیزات برق صنعتی
اصل پایه در انتخاب سایز کابلشو بر اساس سطح مقطع کابل
قاعده اصلی بسیار ساده است: سایز کابلشو باید با سطح مقطع کابل برابر باشد. یعنی برای کابل ۲۵ میلی‌متر مربع، معمولاً باید از کابلشو ۲۵ استفاده شود؛ برای کابل ۷۰، کابلشو ۷۰ و برای کابل ۱۲۰، کابلشو ۱۲۰.
اما در پروژه واقعی فقط عدد سطح مقطع کافی نیست. باید چند عامل دیگر را هم بررسی کنید:
- نوع هادی کابل: مسی یا آلومینیومی
- نوع کابل: افشان، نیمه‌افشان یا مفتولی
- نوع کابلشو: مسی، آلومینیومی یا بیمتال
- قطر پیچ یا شینه محل اتصال
- استاندارد پرس و نوع لقمه دستگاه پرس
- شرایط محیطی مانند رطوبت، دما و لرزش
در پروژه‌های صنعتی دیده‌ایم که گاهی کابلشو از نظر سایز کابل درست انتخاب شده، اما سوراخ پیچ آن با شینه یا ترمینال هماهنگ نبوده است. در این حالت تکنسین مجبور به سوراخ‌کاری یا تغییر اتصال می‌شود که معمولاً کیفیت نهایی کار را کاهش می‌دهد.
جهت ارتباط با کابلشو کلاته با شماره تلفن های زیر تماس حاصل فرمایید .
02166175875 – 02166175871
کابلشو بی متال ۳۰۰ DL1 کلاته
جدول انتخاب سایز کابلشو بر اساس سطح مقطع کابل

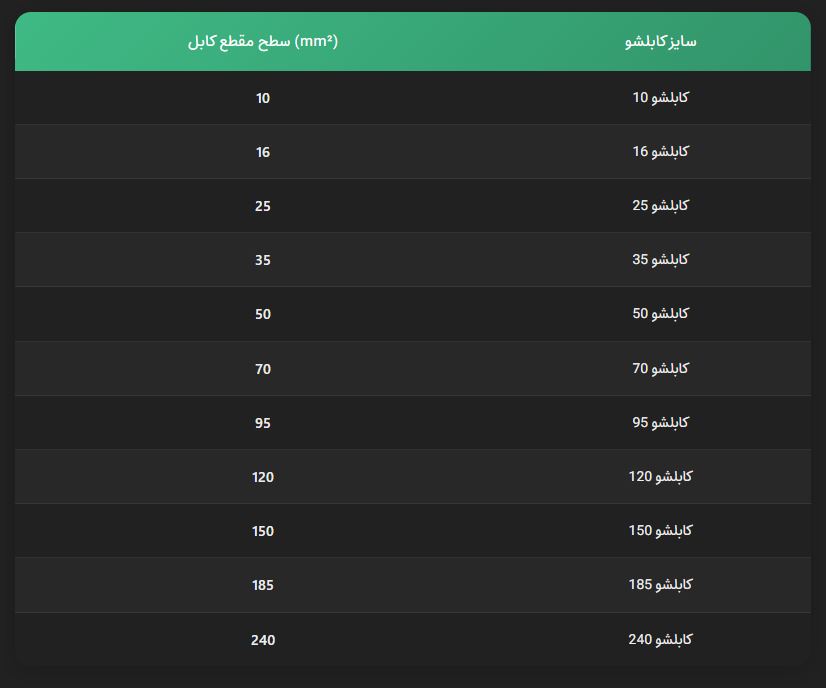

اگر سایز کابل مشخص باشد، انتخاب سایز کابلشو معمولاً با جدول زیر انجام می‌شود. این جدول برای انتخاب اولیه بسیار کاربردی است، اما در خرید نهایی باید نوع کابلشو و قطر سوراخ پیچ هم بررسی شود.
تفاوت انتخاب کابلشو برای کابل مسی، آلومینیومی و بیمتال
کابلشو مسی برای کابل مسی
کابلشو مسی برای اتصال کابل‌های مسی به شینه، کلید، ترمینال یا تجهیزات مسی استفاده می‌شود. این نوع کابلشو به دلیل رسانایی بالا، در تابلوهای برق صنعتی کاربرد زیادی دارد. معمولاً برای کابل‌های افشان و نیمه‌افشان مسی، کابلشو مسی قلع‌اندود انتخاب مطمئن‌تری است، چون مقاومت بهتری در برابر اکسید شدن دارد.
موارد کاربرد کابلشو مسی:
- تابلو برق صنعتی
- اتصال کابل به شینه مسی
- اتصال موتورهای الکتریکی
- سیستم‌های توزیع برق داخلی
- مدارهای قدرت با جریان بالا
کابلشو آلومینیومی برای کابل آلومینیومی
کابلشو آلومینیومی برای کابل‌های آلومینیومی استفاده می‌شود. چون هادی کابل آلومینیومی است، بهتر است اتصال اولیه با کابلشویی از جنس سازگار انجام شود. البته اگر قرار باشد کابل آلومینیومی به شینه یا تجهیز مسی متصل شود، استفاده از کابلشو آلومینیومی ساده همیشه بهترین انتخاب نیست.
در کابل‌های آلومینیومی، رعایت کیفیت پرس و استفاده از گریس ضد اکسید اهمیت بیشتری دارد. آلومینیوم نسبت به مس بیشتر درگیر اکسید شدن سطحی می‌شود و اگر اتصال درست اجرا نشود، مقاومت محل اتصال بالا می‌رود.
جهت ارتباط با کابلشو کلاته با شماره تلفن های زیر تماس حاصل فرمایید .
02166175875 – 02166175871
کابلشو بیمتال برای اتصال آلومینیوم به مس
وقتی کابل آلومینیومی قرار است به شینه، کلید یا تجهیز مسی وصل شود، معمولاً باید از کابلشو بیمتال استفاده کرد. کابلشو بیمتال از دو بخش تشکیل می‌شود: قسمت لوله‌ای آلومینیومی برای ورود کابل آلومینیومی و قسمت پالم یا کف مسی برای اتصال به تجهیز مسی.
مزیت کابلشو بیمتال این است که از خوردگی گالوانیکی بین مس و آلومینیوم جلوگیری می‌کند. در پروژه‌های صنعتی، استفاده نکردن از کابلشو بیمتال در اتصال کابل آلومینیومی به شینه مسی می‌تواند در بلندمدت باعث افزایش حرارت و کاهش کیفیت اتصال شود.
قطر سوراخ کابلشو را چطور انتخاب کنیم؟
گاهی تکنسین سایز کابلشو را درست انتخاب می‌کند، اما هنگام نصب متوجه می‌شود سوراخ کابلشو با پیچ یا شینه هم‌خوانی ندارد. به همین دلیل، انتخاب کابلشو فقط بر اساس سطح مقطع کابل کافی نیست.
برای مثال ممکن است کابلشو ۵۰ با سوراخ‌های مختلفی مثل M8، M10 یا M12 تولید شود. عدد ۵۰ نشان‌دهنده سطح مقطع کابل است، اما M8 یا M10 نشان‌دهنده قطر پیچ اتصال است.
برای انتخاب قطر سوراخ مناسب باید بررسی کنید:
- پیچ اتصال روی شینه یا ترمینال چه سایزی است؟
- فضای نصب روی تجهیز چقدر است؟
- پهنای پالم کابلشو با محل اتصال هماهنگ است؟
- اتصال قرار است روی کلید، شینه، کنتاکتور یا ترمینال انجام شود؟
در نصب‌های صنعتی بهتر است قبل از خرید عمده، نمونه کابلشو با تجهیز واقعی تست شود تا از نظر ابعاد مکانیکی و الکتریکی مشکلی ایجاد نشود.
جهت ارتباط با کابلشو کلاته با شماره تلفن های زیر تماس حاصل فرمایید .
02166175875 – 02166175871
انتخاب سایز کابلشو برای کابل افشان، نیمه‌افشان و مفتولی
نوع کابل هم روی کیفیت انتخاب و نصب کابلشو اثر دارد. کابل افشان به دلیل رشته‌های زیاد و انعطاف‌پذیری بیشتر، هنگام پرس رفتار متفاوتی نسبت به کابل مفتولی دارد. اگر کابلشو یا لقمه پرس مناسب نباشد، ممکن است بخشی از رشته‌ها به‌درستی فشرده نشوند.
کابل افشان
در کابل افشان، رشته‌های نازک زیادی داخل کابل وجود دارد. هنگام لخت کردن کابل باید دقت شود رشته‌ها قطع نشوند. همچنین طول لخت‌کردگی باید متناسب با عمق لوله کابلشو باشد.
کابل نیمه‌افشان
کابل نیمه‌افشان در بسیاری از پروژه‌های برق صنعتی استفاده می‌شود و انتخاب کابلشو برای آن معمولاً ساده‌تر است. با این حال، هماهنگی سایز کابلشو و لقمه پرس همچنان ضروری است.
کابل مفتولی
کابل مفتولی یا کابل با رشته‌های کمتر، انعطاف کمتری دارد و هنگام ورود به کابلشو باید کاملاً در راستای لوله کابلشو قرار گیرد. فشار نامناسب در زمان پرس می‌تواند باعث تغییر شکل نامطلوب اتصال شود.
مثال پروژه واقعی؛ انتخاب کابلشو برای تابلو برق صنعتی
فرض کنید در یک پروژه صنعتی قرار است کابل ۷۰ میلی‌متر مربع مسی از خروجی کلید اصلی به شینه تابلو متصل شود. در این حالت انتخاب اولیه واضح است: باید از کابلشو مسی سایز ۷۰ استفاده شود. اما انتخاب نهایی به چند بررسی دیگر نیاز دارد.
در این پروژه باید موارد زیر مشخص شود:
- کابل مسی است یا آلومینیومی؟
- سطح مقطع کابل دقیقاً ۷۰ میلی‌متر مربع است؟
- پیچ شینه M10 است یا M12؟
- جریان عبوری چقدر است؟
- فضای کافی برای پالم کابلشو وجود دارد؟
- دستگاه پرس و لقمه سایز ۷۰ در دسترس است؟
اگر کابلشو ۷۰ انتخاب شود اما سوراخ آن M8 باشد، احتمالاً با پیچ شینه سازگار نیست. اگر کابلشو ۷۰ درست باشد اما با لقمه ۵۰ یا ۹۵ پرس شود، اتصال از نظر ظاهری شاید محکم به نظر برسد، اما از نظر فنی استاندارد نیست.
نتیجه مهندسی: انتخاب کابلشو فقط یک انتخاب عددی نیست؛ باید هم‌زمان سایز کابل، جنس هادی، محل اتصال و ابزار پرس بررسی شود.
جهت ارتباط با کابلشو کلاته با شماره تلفن های زیر تماس حاصل فرمایید .
02166175875 – 02166175871
اشتباهات رایج در انتخاب سایز کابلشو
یکی از خطاهای رایج برقکاران این است که کابلشو را بر اساس موجودی انبار انتخاب می‌کنند، نه بر اساس سطح مقطع کابل. این کار در پروژه‌های کوچک شاید سریع‌تر به نظر برسد، اما در سیستم‌های صنعتی می‌تواند خطرناک باشد.
اشتباهات رایج شامل موارد زیر است:
- استفاده از کابلشو بزرگ‌تر برای جا زدن راحت‌تر کابل
- بریدن بخشی از رشته‌های کابل برای ورود به کابلشوی کوچک‌تر
- انتخاب کابلشو مسی برای کابل آلومینیومی بدون توجه به خوردگی
- بی‌توجهی به قطر سوراخ کابلشو
- استفاده از انبر پرس نامناسب یا لقمه اشتباه
- پرس کردن فقط یک نقطه در کابلشوهای بلند
- لخت کردن بیش از حد یا کمتر از حد کابل
- نصب کابلشو بدون تمیز کردن سطح اتصال
این اشتباهات معمولاً در لحظه نصب خودشان را نشان نمی‌دهند. مشکل اصلی بعد از مدتی کارکرد، مخصوصاً زیر بار بالا، ظاهر می‌شود؛ یعنی زمانی که محل اتصال گرم می‌شود یا افت ولتاژ غیرعادی به وجود می‌آید.
چک لیست اجرایی انتخاب و نصب کابلشو
قبل از خرید و نصب کابلشو، این چک‌لیست ساده می‌تواند از بسیاری از خطاهای اجرایی جلوگیری کند:
- سطح مقطع کابل را از روی روکش کابل یا نقشه پروژه بررسی کنید.
- نوع هادی کابل را مشخص کنید: مسی یا آلومینیومی.
- نوع کابلشو را متناسب با جنس کابل انتخاب کنید.
- قطر سوراخ کابلشو را با پیچ محل اتصال تطبیق دهید.
- طول لخت‌کردگی کابل را با عمق لوله کابلشو هماهنگ کنید.
- از لقمه پرس متناسب با سایز کابلشو استفاده کنید.
- بعد از پرس، اتصال را از نظر شل بودن و ترک‌خوردگی بررسی کنید.
- محل اتصال به شینه یا ترمینال را تمیز و محکم کنید.
- در کابل‌های آلومینیومی، به اکسید شدن و کیفیت سطح تماس توجه کنید.
- پس از راه‌اندازی، در صورت امکان دمای اتصال را زیر بار بررسی کنید.
این چک‌لیست مخصوصاً برای تابلوهای برق صنعتی، بانک‌های خازنی، موتورهای سه‌فاز، تابلوهای توزیع و خطوط قدرت کاربرد زیادی دارد.
جهت ارتباط با کابلشو کلاته با شماره تلفن های زیر تماس حاصل فرمایید .
02166175875 – 02166175871
نکات حرفه‌ای برای افزایش عمر اتصال کابلشو
اگر اتصال کابلشو درست اجرا شود، سال‌ها بدون مشکل کار می‌کند. اما اگر جزئیات کوچک نادیده گرفته شود، حتی کابلشو باکیفیت هم عملکرد خوبی نخواهد داشت.
برای افزایش عمر اتصال به این نکات توجه کنید:
- از کابلشو استاندارد و متناسب با جریان کاری استفاده کنید.
- سطح تماس کابلشو و شینه را تمیز نگه دارید.
- پیچ اتصال را با گشتاور مناسب سفت کنید.
- در محیط‌های مرطوب از کابلشو با پوشش مناسب استفاده کنید.
- کابل را طوری مهار کنید که وزن یا لرزش روی کابلشو نیفتد.
- از گرم شدن غیرعادی اتصال در بازدیدهای دوره‌ای غافل نشوید.
- برای اتصال آلومینیوم به مس، کابلشو بیمتال را جایگزین اتصال مستقیم کنید.
در بسیاری از پروژه‌ها دیده‌ایم که مشکل از خود کابل یا کلید نبوده، بلکه از یک اتصال کابلشو غیراستاندارد شروع شده است. همین موضوع نشان می‌دهد که انتخاب و نصب کابلشو، بخشی مهم از کیفیت کل سیستم برق است
