کابلشو بیمتال چیست و چه کاربردی دارد؟ ⚡راهنمای فنی و انواع کابلشو بی متال
در نهایت، پاسخ به سوال کابلشو بیمتال چیست را می‌توان در یک جمله خلاصه کرد: «پل ایمن میان آلومینیوم و مس». عدم استفاده از این قطعه در جای درست، به معنای پذیرش ریسک ذوب شدن تجهیزات و خسارات مالی سنگین است.
کابلشو بیمتال چیست و چه کاربردی در صنعت برق دارد؟
در پروژه‌های مدرن برق، استفاده از کابل‌های آلومینیومی به دلیل صرفه اقتصادی به یک استاندارد تبدیل شده است. اما چالش اصلی زمانی آغاز می‌شود که بخواهیم این کابل‌ها را به تجهیزات مسی (مانند کلید اتوماتیک یا شینه‌ها) متصل کنیم. در اینجاست که پاسخ به سوال کابلشو بیمتال چیست اهمیت پیدا می‌کند؛ قطعه‌ای استراتژیک که از بروز فجایع ناشی از خوردگی و آتش‌سوزی جلوگیری می‌کند.در این مقاله از کابلشو کلاته به بررسی کامل این موضوع می پردازیم.
جهت ارتباط با کابلشو کلاته با شماره تلفن های زیر تماس حاصل فرمایید .
02166175875 – 02166175871
کابلشو بی متال ۳۰۰ DL1 کلاته
کابلشو بیمتال چیست؟ تعریف به زبان ساده و فنی

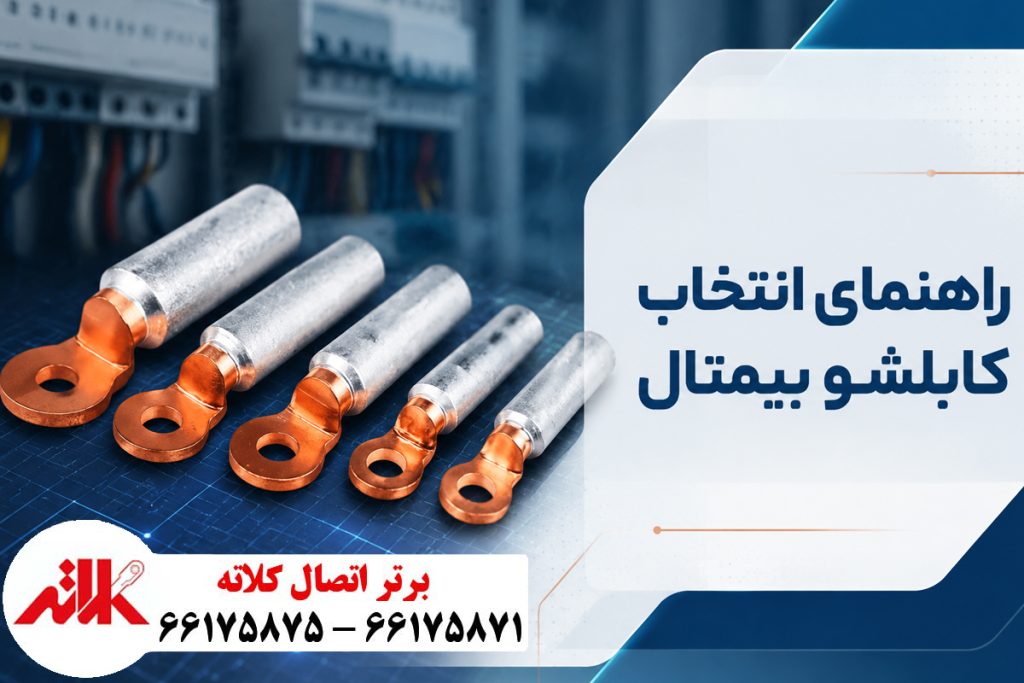

اگر بخواهیم بگوییم کابلشو بیمتال چیست، باید آن را یک رابط دو فلزی بدانیم. کلمه “بیمتال” (Bi-metal) به معنای دو فلزی است. این قطعه از یک لوله آلومینیومی (برای ورود کابل) و یک زبانه مسی (برای اتصال به تجهیزات) تشکیل شده است.
این دو بخش ناهم‌جنس از طریق فرآیند جوش اصطکاکی (Friction Welding) در دمای بالا به هم پیوند می‌خورند. این پیوند به قدری قوی است که مس و آلومینیوم در سطح مولکولی با هم ترکیب می‌شوند تا کمترین مقاومت الکتریکی را داشته باشند.
چرا دانستن اینکه کابلشو بیمتال چیست برای ایمنی حیاتی است؟
بسیاری از تکنسین‌ها می‌پرسند علت استفاده از کابلشو بیمتال چیست و چرا نمی‌توان کابل آلومینیوم را مستقیم به کابلشو مسی بست؟ پاسخ در دو پدیده علمی نهفته است:
- خوردگی گالوانیک: وقتی مس و آلومینیوم در تماس باشند، آلومینیوم اکسید شده و به پودر تبدیل می‌شود. این یعنی اتصال ضعیف و جرقه زدن.
- تفاوت انبساط حرارتی: آلومینیوم و مس با سرعت متفاوتی در اثر گرما منبسط می‌شوند. این اتفاق باعث شل شدن پیچ‌ها به مرور زمان و داغ شدن شدید اتصال می‌شود
انواع مختلف کابلشو بیمتال چیست؟ (تیپ DTL1 و DTL2)
در بازار ایران و استانداردهای بین‌المللی، وقتی می‌پرسید انواع کابلشو بیمتال چیست، معمولاً با دو گزینه اصلی روبرو می‌شوید:
- کابلشو بیمتال DTL1: در این مدل، بدنه اصلی آلومینیومی است و فقط سطح زبانه با لایه‌ای از مس پوشانده شده است. این مدل برای مصارف سبک‌تر کاربرد دارد.
- کابلشو بیمتال DTL2 : این نوع که به آن کابلشو “دم مسی” یا تمام بیمتال هم می‌گویند، دارای زبانه مسی ضخیم و صلب است که با جوش اصطکاکی به لوله وصل شده. این مدل استاندارد طلایی برای پست‌های برق و بارهای سنگین است.
تفاوت کابلشو مسی و کابلشو بیمتال چیست؟
برای درک بهتر، تفاوت کابلشو مسی و بیمتال مقایسه سریع را در نظر بگیرید:
- کابلشو مسی : فقط برای کابل‌های مسی استفاده می‌شود. اگر کابل آلومینیوم در آن قرار گیرد، سریعاً اکسید شده و باعث آتش‌سوزی می‌شود.
- کابلشو بیمتال: مخصوص کابل‌های آلومینیومی است که قرار است به شینه‌ها یا ترمینال‌های مسی متصل شوند. نقش آن نقش یک واسطه امن است.
جهت ارتباط با کابلشو کلاته با شماره تلفن های زیر تماس حاصل فرمایید .
02166175875 – 02166175871
نکات کلیدی در نصب کابلشو بیمتال چیست؟
دانستن اینکه کابلشو بیمتال چیست نیمی از راه است؛ نیم دیگر نحوه نصب صحیح آن است:
- استفاده از خمیر ضد اکسید: همیشه داخل لوله کابلشو را با خمیر مخصوص (Contact Grease) پر کنید.
- برس زدن هادی: قبل از قرار دادن کابل آلومینیومی، رشته‌ها را برس بزنید تا لایه اکسید اولیه پاک شود.
- پرس صحیح: از لقمه‌های مخصوص آلومینیوم در دستگاه پرس هیدرولیک استفاده کنید.
سوالات متداول کابلشو بیمتال چیست ؟
مهم‌ترین مزیت استفاده از کابلشو بیمتال چیست؟
- پاسخ: اصلی‌ترین مزیت، جلوگیری از خوردگی الکتروشیمیایی (گالوانیک) بین کابل آلومینیومی و شمش مسی است که مانع از افزایش دما، ذوب شدن اتصال و آتش‌سوزی می‌شود.
تفاوت ظاهری کابلشو DTL1 و DTL2 در چیست؟
- پاسخ: در مدل DTL1 فقط بخش انتهایی (زبانه) دارای لایه مسی است، اما در مدل DTL2 زبانه به صورت کامل از مس ضخیم ساخته شده و با جوش اصطکاکی به ساقه آلومینیومی متصل شده است.
آیا می‌توان از کابلشو مسی برای کابل آلومینیومی استفاده کرد؟
- پاسخ: به هیچ وجه. استفاده از کابلشو مسی برای کابل آلومینیوم به دلیل اکسیداسیون سریع آلومینیوم، باعث افت ولتاژ، گرمای شدید و خرابی تجهیزات در کمتر از چند ماه می‌شود.
